Groove Welding (홈 용접) : 접합하려는 두개의 부재의 각각 또는 한쪽에 개선(Bevel)을 내어 서로 맞대기로 용접봉을 녹여 양 개선면을 용착시키는 용접
1. 루트갭(Root gap)：양 부재의 루트페이스 간격을 의미하며, 주로 주판 취부 검사때 마카펜으로 "G:6", "G:4" 식으로 표기한다. Gap : 6mm, Gap : 4mm 라는 뜻입니다.
2. 루트면(Root face)：원부재에서 개선으로 잘려나간 부분을 제외한, 다른 부재와 얼굴처럼 마주하고 있는 면을 의미한다.
3. 개선각(Bevel angle)：개선으로 잘려나간 면의 각도
4. 홈의 각도(Groove angle)：두 모재 개선 단면 사이에 형성된 각
개선(Bevel)의 종류

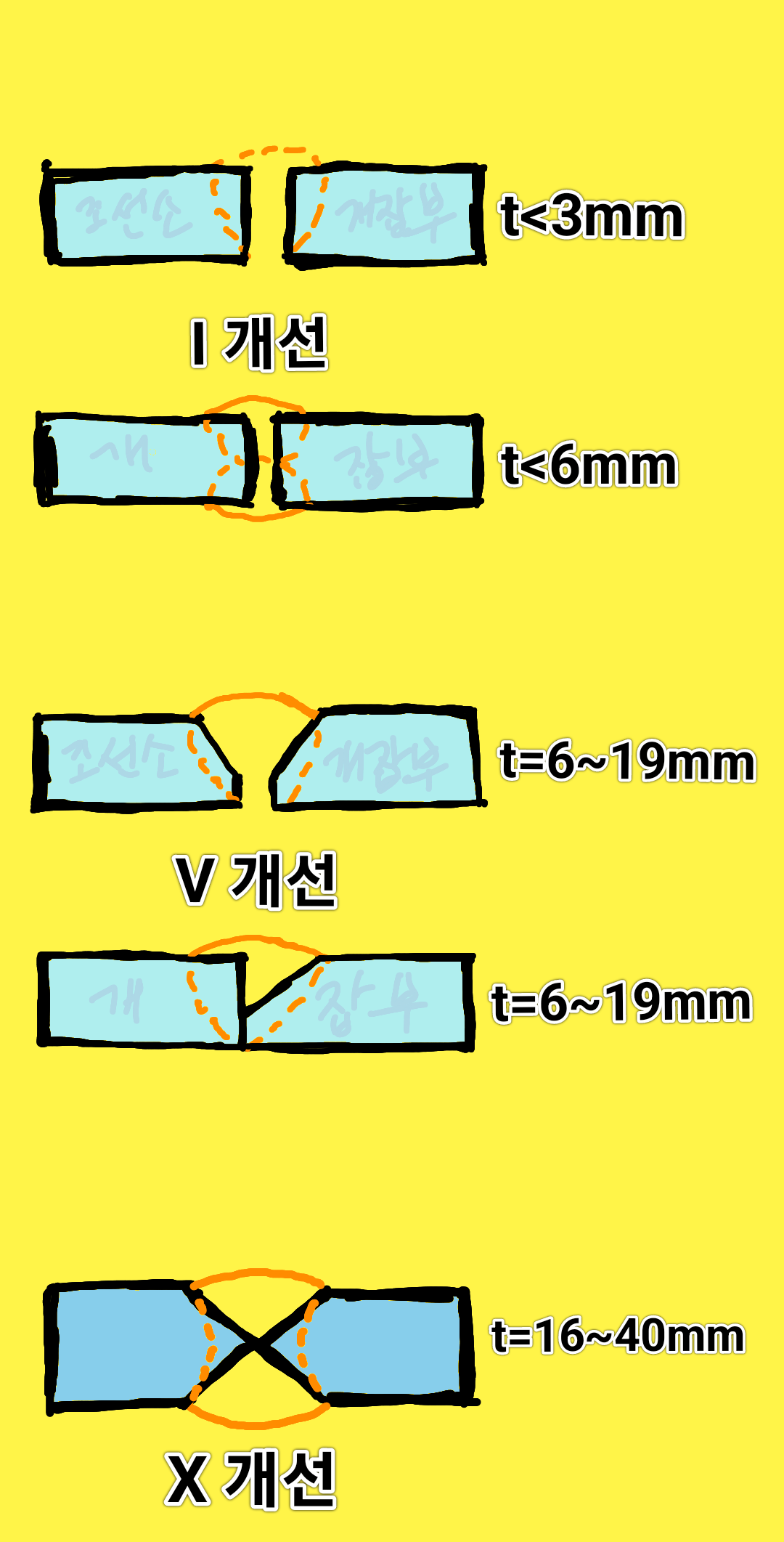

I, V, X, U, H, K, J, Double J Bevel 개선이 있다.
대체로 이런 개선이 적용되는 용접 부의는 중요한 부분이기때문에, NDT(비파괴 검사)가 수행됩니다. QC는 언능 용접 사상 끝나기전에 도면에서 MT, UT, PT확인해서 전산(ERP)이나 이메일로 검사 신청하세요.
